Cuello de Boquilla (Espesor y Refuerzos)

    ASME BPVC VIII-1-2015,  ASME BPVC.VIII.1  Rules for Construction of Pressure Vessels UG-45 Espesor del Cuello de Boquilla y,
    UG-37 Refuerzo Requerido para aberturas en Carcasas y Cabezales Conformados

                        (Ingrese valores en celdas amarillas para cálculos y en celdas azules como información)
    ASME BPVC VIII-1-2015,  UG-45 Espesor de Cuello de Boquilla y,                       Pagina
UG-37 Refuerzo Requerido para aberturas en Carcasas y Cabezales Conformados
Introducción
      El siguiente cálculo para el espesor mínimo y refuerzo del cuello de la boquilla corroído internamente se basa en ASME VIII, Div 1, secciones UG-37 y UG-45. La entrada de datos esta en la página 2.

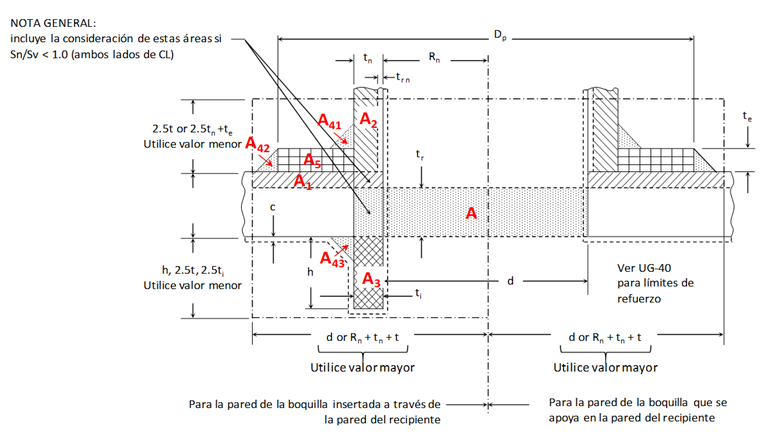

Esquema
Tamaño de la boquilla (NPS):
mm
Diámetro exterior del elemento de refuerzo, Dp:
mm
Sumario
Boquilla soldada en
Tipo de cabezal (si la boquilla está soldada en el cabezal)
Límite máximo de refuerzo (Paralelo a la pared del recipiente)
mm
Límite máximo de refuerzo (Normal a la pared exterior del recipiente)
mm
Límite máximo de refuerzo (Normal a la pared interior del recipiente)
mm
      Espesor nominal del cabezal o la carcasa, ts or th                       mm
      El espesor mínimo de la placa de refuerzo de la boquilla te:                     mm
El espesor mínimo requerido del cuello de la boquilla, según UG-45: (Para aberturas de acceso para inspección)
mm
El espesor mínimo requerido del cuello de la boquilla, según UG-45: (Para otras boquillas)
mm
      El espesor nominal de la boquilla, tsn:                         mm
      Boquillas para:
Compruebe si tr ≤ t
Compruebe si trn ≤ tn
Sin elemento de refuerzo
Es el área de refuerzo disponible de At mayor que el área requerida de A:
Con elemento de refuerzo agregado
      Es el área de refuerzo disponible de At mayor que el área requerida de A:
    ASME BPVC VIII-1-2015,  UG-45 Espesor de Cuello de Boquilla y,                       Pagina
UG-37 Refuerzo Requerido para aberturas en Carcasas y Cabezales Conformados
Formula Data
Notas
CA = mm
Tolerancia de Corrosión
U1 =
valor predeterminado = 0
Tolerancia permisible en Carcasa [según UG-16 (c) y UG-16 (d)]
U2 = mm
Espesor por Tolerancia en Carcasa
D = mm
Diametro interior nominal en la Carcasa
Do = mm
Diametro Exterior de la Carcasa
      DH = mm             Diametro Interior Nominal del Cabezal
      DEH = mm             Diametro interior de Cabezal Elipsoidal con la corrosión removida
      LTH = mm             Diámetro interior de la falda ajustada por corrosión de Cabezal Torisferico
d = mm (abertura en el material compatible)
Diámetro acabado de apertura circular
E =
Asumiendo E = 1.0
      E1 =
F =
1.00 se usará para todos las conf. excepto que la Fig. UG-37 se puede usar para aberturas reforzadas integralmente
      fr =               Sn/Sv
      fr1 =               Sn/Sv para la pared de la boquilla insertada a través de la pared del recipiente
      fr2 =               Sn/Sv
      fr3 =               (menor de Sn o Sp) / Sv
      fr4 =               Sp/Sv
      h = mm valor predeterminado = 0       Proyección interna de la boquilla
      hH = mm Si DH > 0 Para boquilla soldada en cabezal elipsoidal 2:1. hH= DH/4   mm
      K =               Factor en las ecuaciones para cabezales elipsoidales, Tabla 1-4.1
      K1 =               Factor de radio esférico (ver Tabla UG-37)
      LEH = mm             Radio esférico interior o corona para cabezal elipsoidal, L = k1D
M =
Asumiendo M = 1.0
L = 0
Aplicable para LWNF solamente, Figura UG-40 croquis (e)
P = bar
      Pe = bar valor predeterminado = 0
      R = mm             Radio interior de la carcasa
      Rv = mm             Radio interior de la carcasa con corrosión y tolerancia removida
      Rn = mm             Radio interior de la boquilla con corrosión y tolerancia removida
      LHH = mm             Radio esférico interior o de corona para Cabezal Hemisférico ajustado por corrosión

      Sn = MPa Especificación del material según
las tablas ASME II-D
      Sp = MPa
      Sv = MPa
      T = °C
      ts = mm Esp. Nom. de la Carcasa ajustado por tolerancias Boquilla soldada en:

      t = mm Espesor Nominal de la Carcasa     Tipo de Cabezal:
Si la Boquilla es soldada en el Cabezal
      th = mm Espesor Nominal Cabezal. Despues de Conformación Boquilla para:

      t = mm Espesor Nominal Cabezal. Despues de Conformación ajustado por tolerancias
      t = mm t seleccionado
      ti = mm Espesor de la Proyección Interna de la Boquilla
      tsn = mm Espesor Nominal de la Boquilla
      tn = mm Espesor Nominal de la Boquilla ajustado por tolerancias
      trs = mm
      tre = mm
      trh = mm
      trt = mm
      tr = mm Selected tr
trn = mm
Comprobar si tr ≤ t

      A41 leg = mm
      A43 leg = mm


      Dimensiones del Cuello de la Boquilla (ASME B36.10M & ASME B36.19M):
Tamaño de la tubería (DN):
Espesor Nominal del Cuello de la Boquilla, tsn: mm
Schedule:
Espesor de la boquilla por tolerancia, U3: mm
ID Aproximado:
mm
(tolerancia de fabricación = 12.5%)
OD Aproximado:
mm
Espesor Nominal menos 'c' & 'U3', tn:
mm
Comprobar si trn ≤ tn
Espesor del Cuello de Boquilla trn para la presión externa según la Sección VIII Div 1 - UG 28(c)
      trn para presión externa: mm valor predeterminado = 0
Detalles Placa de Refuerzo de la Boquilla
      Dp =  mm
      te = mm
      A42 leg = mm valor predeterminado = 0
    ASME BPVC VIII-1-2015,  UG-45 Espesor de Cuello de Boquilla y,                       Pagina
UG-37 Refuerzo Requerido para aberturas en Carcasas y Cabezales Conformados

      Cálculos                         Referencia ASME VIII

      (a) Calcule los límites del refuerzo

      Paralelo a la pared del recipiente, use el mayor de:                UG-40

      d =    mm                 UG-40(b)(1)

      Rn + tn + t =  mm                 UG-40(b)(2)

      Use   mm

      Normal a la pared exterior del recipiente, use el menor de:

      2.5t =    mm                 UG-40(c)(1)

      2.5tn + te =  mm                 UG-40(c)(2)

      Use   mm

      Normal a la pared interior del recipiente, use el menor de:

      h =    mm                 UG-40(c)(1)

      2.5t =    mm                 UG-40(c)(2)

      2.5ti =    mm                 UG-40(c)(2)

      Use   mm

      (b) Espesor requerido de la carcasa, cabezales y boquillas:

      con:
      CA = mm
      P = bar
      Pe = bar
      DEH =  mm
      LTH =  mm
      RV =  mm
      LHH =  mm
      Rn =  mm
      Sv =  MPa
      Sn =  MPa
      E =
      K =
      M =

      Espesor de carcasa requerido:   (Presión Interna)               Espesor de carcasa requerido:   (Presión Externa)

      trs = PRv + CA                     trs = PRv + CA
      SE - 0.6P                     SE - 0.6P
      trs =  mm                   trs =  mm


      Espesor de cabezal elipsoidal requerido: (Presión Interna)               Espesor de cabezal elipsoidal requerido: (Presión Externa)

      tre = PDEHK + CA                     tre = PDEHK + CA
      2SE - 0.2P                     2SE - 0.2P
      tre =  mm                   tre =  mm


      Espesor de cabezal hemisferico requerido: (Presión Interna)               Espesor de cabezal hemisferico requerido: (Presión Externa)

      trh = PLHH + CA                     trh = PLHH + CA
      2SE - 0.2P                     2SE - 0.2P
      trh =  mm                   trh =  mm


      Espesor de cabezal torisferico requerido: (Presión Interna)               Espesor de cabezal torisferico requerido: (Presión Externa)

      trt = PLTHM + CA                     trt = PLTHM + CA
      2SE - 0.2P                     2SE - 0.2P
      trt =  mm                   trt =  mm


Espesor de cuello de boquilla requerido: (Presión Interna)
Espesor de cuello de boquilla requerido: (Presión Externa)
Según Sección VIII Div 1 - UG 28(c) - Espesor de carcasas
trn = PRn + CA
y tubos bajo presión externa
      SE - 0.6P
trn =  mm
trn =  mm

    ASME BPVC VIII-1-2015,  UG-45 Espesor de Cuello de Boquilla y,                       Pagina
    UG-37 Refuerzo Requerido para aberturas en Carcasas y Cabezales Conformados

      (c) Determine el área de reemplazo requerida:                 Notas

      A =  d tr F + 2tn tr F(1 - fr1)                     Ref: UG-37 (C)- Diseño para presión interna.

      A =    mm2

      (d) Calcular las contribuciones de área:

      Área disponible en la pared del recipiente, use el valor mayor:

      A1.1 =  d(E1t - Ftr) - 2tn(E1t - Ftr)(1 - fr1)

      A1.1 =    mm2

      A1.2 =  2(t + tn)(E1t - Ftr) - 2tn(E1t - Ftr)(1 - Fr1)

      A1.2 =    mm2

      Use A1 =  mm2


      Área disponible en la boquilla que sobresale hacia afuera, use el valor menor:

      Con el elemento de refuerzo agregado                   Sin elemento de refuerzo
      A2.1 =  5(tn - trn)(fr2)(t)                     A2.1 =  5(tn - trn)(fr2)(t)

      A2.1 =    mm2                 A2.1 =    mm2

      Con el elemento de refuerzo agregado                   Sin elemento de refuerzo
      A2.2 =  2(tn - trn)(2.5tn + te)(fr2)                   A2.2 =  5(tn - trn)(fr2)(tn)

      A2.2 =    mm2                 A2.2 =    mm2

      Use A2 =  mm2                 Use A2 =  mm2


      Área disponible debido a la proyección hacia el interior de la boquilla, use el valor menor:

      A3.1 =  5t ti fr2

      A3.1 =    mm2

      A3.2 =  5ti ti fr2

      A3.2 =    mm2

      A3.3 =  2h ti fr2

      A3.3 =    mm2

      Use A3 =  mm2





    ASME BPVC VIII-1-2015,  UG-45 Espesor de Cuello de Boquilla y,                       Pagina
    UG-37 Refuerzo Requerido para aberturas en Carcasas y Cabezales Conformados

      Área disponible en soldaduras:

      Con el elemento de refuerzo agregado                   Sin elemento de refuerzo
      A41 =  (leg)2 fr3   Soldadura externa de la boquilla             A41 =  (leg)2 fr2   Soldadura externa de la boquilla

      A41 =    mm2                 A41 =    mm2

      A42 =  (leg)2 fr4   Soldadura del elemento/placa externa

      A42 =    mm2

      A43 =  (leg)2 fr2   Soldadura interna de la boquilla             A43 =  (leg)2 fr2   Soldadura interna de la boquilla

      A43 =    mm2                 A43 =    mm2

      Área en la placa de refuerzo:

      A5 =  (Dp - d - 2tn)te fr4

      A5 =    mm2

      (e) Área total disponible:

      Con el elemento de refuerzo agregado                   Sin elemento de refuerzo
      At =  A1 + A2 + A3 + A41 + A42 + A43 + A5                 At =  A1 + A2 + A3 + A41 + A43

      At =  mm2                   At =  mm2

      At =  mm2 mm2       (A)       At =  mm2 mm2 (A')

      El área de refuerzo disponible de At                   El área de refuerzo disponible de At
      es mayor que el área requerida de A?:                 es mayor que el área requerida de A?:







    ASME BPVC VIII-1-2015,  UG-45 Espesor de Cuello de Boquilla y,                       Pagina
    UG-37 Refuerzo Requerido para aberturas en Carcasas y Cabezales Conformados

      (g) Verifique el espesor del cuello de la boquilla como se especifica en UG-45.

      Para aberturas de acceso y aberturas usadas solo para inspección:

      tUG-45 = ta

      Para todas las boquillas que no sean aberturas de acceso y aberturas usadas solo para inspección, determine tb:

      tb = min[tb3, max(tb1, tb2)]

      tUG-45 = max(ta, tb)

    Donde
    ta =  espesor mínimo del cuello requerido para la presión interna y externa usando UG-27 y UG-28 (más tolerancia a la corrosión),
      según corresponda.
    tb1 =  para recipientes bajo presión interna, el espesor (más tolerancia a la corrosión) requerido para la presión (asumiendo E = 1.0)
      para la carcasa o cabezal en el lugar donde el cuello de la boquilla u otra conexión se une al recipiente.
    tb2 =  para recipientes bajo presión externa, el espesor (más tolerancia a la corrosión) obtenido utilizando la presión de diseño
      externa como presión de diseño interna equivalente (asumiendo E = 1.0) en la fórmula para la carcasa o cabezal en el lugar
      donde el cuello de la boquilla u otra conexión se une al recipiente.
    tb3 =  el espesor dado en la Tabla UG-45 más el espesor agregado para tolerancia de corrosión.
    tUG-45 = espesor de pared mínimo de cuellos de boquilla

    DN =      mm
    trn =        mm
    ta =        mm               trn con corrosión y tolerancia removida.
    tb1 =        mm               tr con corrosión y tolerancia removida.
    tb2 =        mm
    tb3 =        mm
    tb =        mm

    Para aberturas de acceso y aberturas usadas solo para inspección:
    Espesor mínimo requerido del cuello de la boquilla, tUG-45 = ta         mm

    Para otras boquillas:
    Espesor mínimo requerido del cuello de la boquilla, tUG-45 = max(ta, tb)       mm

    Espesor nominal del cuello de la boquilla, tsn =           mm


    Discusión y Referencias

    Información sobre el Refuerzo Requerido para aberturas en Carcasas y Cabezales Conformados
    ASME Section VIII Div 1 paragraph UG-37
    Estándares, Párrafos y Apendices
  - ASME BPVC.VIII.1  Rules for Construction of Pressure Vessels
  - ASME BPVC SEC II-D Material Properties
  - ASME Section VIII Div 1 paragraph UG-37  Reinforcement Required for Openings in Shells and Formed Heads
Introducción
      Las reglas en este paragrafo UG-37 aplican para el cálculo del refuerzo de la abertura donde el cuello de la boquilla será soldado.

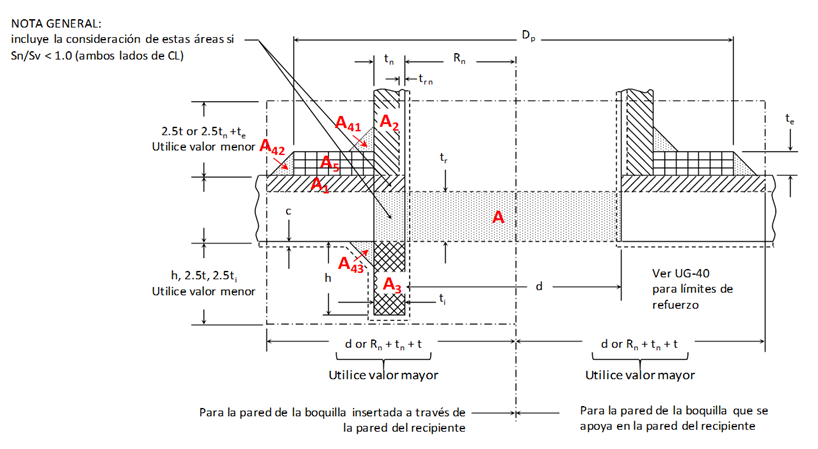

Figura UG-37.1, Nomenclatura y Fórmulas para Aberturas Reforzadas
Nomenclatura:
    A =  área total de la sección transversal de refuerzo requerida en el plano considerado (ver Figura UG-37.1)
      (incluye la consideración del área de la boquilla a través de la carcasa si Sn/Sv < 1.0)
    A1 =  área con exceso de espesor en la pared del recipiente disponible para refuerzo (ver Figura UG-37.1)
(incluye la consideración del área de la boquilla a través de la carcasa si Sn/Sv < 1.0)
    A2 =  área con exceso de espesor en la pared del recipiente disponible para refuerzo (ver Figura UG-37.1)
    A3 =  área disponible para refuerzo cuando la boquilla se extiende dentro de la pared del recipiente (ver Figura UG-37.1)
    A5 =  área de la sección transversal del material agregado como refuerzo (ver Figura UG-37.1)
    A41, A42, A43 =  área de sección transversal de varias soldaduras disponibles para refuerzo (ver Figura UG-37.1)
c =  tolerancia de corrosión
U1 = tolerancia permisible de la carcasa (según UG-16(c) y UG-16(d))
U2 = espesor de tolerancia de la carcasa
U3 = espesor de tolerancia de la boquilla
D =  diametro interior de la carcasa
    Dp =  diámetro exterior del elemento de refuerzo (el tamaño real del elemento de refuerzo puede exceder los límites de
refuerzo establecidos por UG-40; sin embargo, no se puede dar crédito por ningún material fuera de estos límites)
d = diámetro final de la abertura circular o dimensión terminada (longitud de la cuerda en la mitad de la superficie del
espesor excluyendo el exceso de espesor disponible para el refuerzo) de la abertura no radial en el plano considerado,
en [ver Figuras UG-37.1 y UG-40]
    E =  1 (ver definiciones para tr y trn)
    E1 =  1 cuando una abertura está en la placa sólida o en una junta a tope de Categoría B; o
    E1 =  0.85 cuando una abertura se encuentra en un ERW o tubería o tubo soldado con autógena. Si el ERW o la junta soldada
con autógena es claramente identificable y se puede demostrar que la abertura no pasa a través de esta junta de soldadura,
      entonces E1 puede determinarse usando las otras reglas de este párrafo; o
    E1 =  eficiencia de junta obtenida de la Tabla UW-12 cuando cualquier parte de la abertura pasa a través de cualquier otra unión
      soldada.
F =  factor de corrección que compensa la variación en los esfuerzos internos de presión en diferentes planos con respecto al
eje de un recipiente. Se usará un valor de 1,00 para todas las configuraciones, excepto que la Figura UG-37 se puede usar
para aberturas reforzadas integralmente en carcasas cilindricas y conos. [Ver UW-16 (c)(1).]
    fr =  factor de reducción de esfuerzo, no mayor que 1.0 [ver UG-41 (a)]
    fr1 =  Sn/Sv para la pared de la boquilla insertada a través de la pared del recipiente
    fr1 =  1.0 para la pared de la boquilla a tope con la pared del recipiente y para las boquillas que se muestran en la Figura UG-40,
      croquis (j), (k), (n) y (o).
    fr2 =  Sn/Sv
    fr3 =  (menor de Sn o Sp)/Sv
    fr4 =  Sp/Sv
h =  la distancia de la proyección de la boquilla más allá de la superficie interna de la pared del recipiente. (La extensión de la
superficie interior de la pared del recipiente no está limitada, sin embargo, para los cálculos de refuerzo, no se debe tomar
crédito por materiales fuera de los límites de refuerzos establecidos por UG-40.)
    K1 =  factor de radio esférico (ver definición de tr y tabla UG-37)
L = longitud de la proyección que define la parte engrosada del refuerzo integral del cuello de una boquilla más allá de la
superficie exterior de la pared del recipiente [ver el croquis (e) de la Figura UG-40]
P =  presión interna de diseño (ver UG-21), bar
    Pe =  presión externa de diseño, bar
    R = radio interior del anillo de la carcasa en consideración
    RV = radio interior del anillo de la carcasa en consideración con corrosión y tolerancia removida
    Rn =  radio interior de la boquilla en consideración con corrosión y tolerancia removida
    S =  valor del esfuerzo permisible en tensión (ver UG-23), MPa
    Sn =  esfuerzo permisible en la boquilla, MPa (ver S arriba)
    Sp =  esfuerzo permisible en el elemento de refuerzo (placa), Mpa  (ver S arriba)
    Sv =  esfuerzo permisible en el recipiente, MPa (ver S arriba)
    ts = el espesor nominal de la pared del recipiente especificado, incluidos la corrosión permisible y la tolerancia
    tsn = espesor de pared nominal especificado de la boquilla
    te = espesor o altura del elemento de refuerzo (ver Figura UG-40)
    ti = espesor nominal de la proyección interna de la pared de la boquilla
    t = espesor especificado de la pared del recipiente, en estado corroído, ver UG-16 (e), (sin incluir tolerancias de conformación).
      Para tubería, es el espesor nominal menos la tolerancia de fabricación permitida en la especificación de la tubería.
    tn =  espesor de la pared de la boquilla. A excepción de la tubería, este es el espesor de la pared sin incluir tolerancias de conformación.
 Para la tubería, use el espesor nominal [ver UG-16(d)].
    tr =  espesor requerido de una carcasa sin costura basada en la tensión circunferencial, o de un cabezal conformado, calculado por
las reglas de esta División para la presión designada, usando E = 1, excepto que:
(a) cuando la abertura y su refuerzo están completamente dentro de la porción esférica de un cabezal toriesférico, tr es el espesor
      requerido por 1-4(d), usando M = 1;
      (b) cuando la abertura está en un cono, tr es el espesor requerido para un cono de diámetro D medido,
      donde el eje de la boquilla penetra la pared interior del cono;
      (c) cuando la abertura y su refuerzo están en un cabezal elipsoidal y se ubican completamente dentro de un círculo cuyo centro
      coincide con el centro del cabezal y cuyo diámetro es igual al 80% del diámetro de la carcasa, tr es el espesor requerido para
      una esfera sin costura de radio K1D, donde D es el diámetro de la carcasa y K1 está dada por la Tabla UG-37.
    trn =  espesor requerido de una pared de boquilla sin costura
    T =  temperatura de diseño
W =  carga total a ser llevado por soldaduras de fijación (ver UG-41)
    DH/2hH = relación del eje mayor al eje menor de los cabezales elipsoidales, que es igual al diámetro interior de la falda del cabezal
dividido por el doble de la altura interior del cabezal.
Formulas:
        Sin Elemento de Refuerzo

A =  d tr F + 2tn tr F(1 - fr1)
Area requerida
A1 =  d(E1t - Ftr) - 2tn(E1t - Ftr)(1 - fr1)
Área disponible en la carcasa, use mayor valor
2(t + tn)(E1t Ftr) - 2tn(E1t - Ftr)(1 - Fr1)
A2 =  5(tn - trn)fr2 t
Área disponible en proyección exterior de boquilla;
          5(tn - trn)fr2 tn     usar el valor más pequeño
        A3 =  5t ti fr2     Área disponible en proyección interior de boquilla;
          5ti ti fr2     usar el valor más pequeño
          2h ti fr2
        A41 =  soldadura de la boquilla hacia el exterior = (leg)2 fr2   Área disponible en soldadura exterior
        A43 =  soldadura de la boquilla interna = (leg)2 fr2   Área disponible en soldadura interior
          If A1 + A2 + A3 + A41 + A43 ≥ A     La apertura está adecuadamente reforzada
          If A1 + A2 + A3 + A41 + A43 ˂ A     La apertura no está adecuadamente reforzada
                        por lo que se deben agregar elementos de refuerzo
                        y/o se debe aumentar el espesor


        Con Elemento de Refuerzo Agregado

        A =  igual que A, arriba     Área requerida
        A1 =  igual que A1, arriba     Área disponible
        A2 =  5(tn - trn)fr2 t     Área disponible en proyección exterior de boquilla
2(tn - trn)(2.5tn + te)fr2
usar el área más pequeña
A3 =  igual que A3, arriba
Área disponible en proyección interior de boquilla;
        A41 =  soldadura de la boquilla hacia el exterior = (leg)2 fr3   Área disponible en la boquilla exterior
        A42 =  soldadura del elemento externo = (leg)2 fr4   Área disponible en soldadura externa
        A43 =  soldadura de la boquilla interna = (leg)2 fr4   Área disponible en soldadura interna
A5 =  (Dp - d - 2tn)te fr4
Área disponible en el elemento
          If A1 + A2 + A3 + A41 + A42 + A43 ≥ A     La apertura está adecuadamente reforzada




    Discusión y Referencias
    Información sobre el Espesor del Cuello de Boquilla
    ASME Section VIII Div 1 paragraph UG-45
    Estándares, Párrafos y Apéndices
  - ASME BPVC.VIII.1  Rules for Construction of Pressure Vessels
  - ASME BPVC SEC II-D Material Properties
  - ASME Section VIII Div 1 paragraph UG-45  Nozzle Neck Thickness

    Espesor de pared de los cuellos de las boquillas (tubo)
      aaaaaaaaa






    Para aberturas de acceso y aberturas usadas solo para inspección
    Espesor mínimo requerido [ASME UG-45]
    tUG45 = ta
    ta = espesor mínimo del cuello requerido para la presión interna y externa usando UG-27 y UG-28 (más tolerancia a la corrosión y roscado), según corresponda. Se deben considerar los efectos de las fuerzas externas y los momentos de las cargas suplementarias (ver UG-22). Las tensiones de cizallamiento causadas por las cargas UG-22 no deben exceder el 70% de la tensión de tracción permisible para el material de la boquilla.
    Junta Longitudinal
      ta1 = P R     (1)
      S E - 0.6 P
    Junta Circunferencial
      ta2 = P R   (2)
      2 S E + 0.4 P

    ta = max(ta1,ta2)
    Presión de diseño interna [ASME UG-27 (c)]
    Junta Longitudinal
      P1 = S E ta1       (1)
      R + 0.6 ta1
    Junta Circunferencial
      P2 = 2 S E ta2       (2)
      R - 0.4 ta2

    Donde:
    P: Presión de Diseño, en psig
    R: Radio Interior, en in.
    S: Esfuerzo Permisible, en psi
    E: Eficiencia de Soldadura
    ta: Espesor de la pared, en mm [El mayor entre (1) y (2)]
    ta = espesor especificado de la pared del recipiente en estado corroído (sin incluir tolerancias de formación). Para la tubería, es el espesor nominal menos el defecto de fabricación (tolerancia del laminador) permitido en la especificación de la tubería.
    (1) Limitaciones: UG-27 y Apendice 1: t < (R/2), P < 0.385 SE, Si no se cumple, revise el Apéndice 1-2. Siendo R el radio interno.
    (2) Limitaciones: UG-27 y Apendice 1: t < (R/2), P < 1.25 SE, Si no se cumple, revise el Apéndice 1-2. Siendo R el radio interno.

    Notas:
    S: is tabulated in the ASME Code Section II, Part D (Table 1A).
    E: is tabulated in the ASME Code Section VIII Div 1 (Table UW-12).

    Para otras boquillas:
    tb = min[tb3, max(tb1,tb2)]
    tUG45 = max(ta,tb)
    ta = espesor mínimo del cuello requerido para la presión interna y externa usando UG-27 y UG-28 (más tolerancia a la corrosión y roscado), según corresponda. Se deben considerar los efectos de las fuerzas externas y los momentos de las cargas suplementarias (ver UG-22). Las tensiones de cizallamiento causadas por las cargas UG-22 no deben exceder el 70% de la tensión de tracción permisible para el material de la boquilla.
    tb1 = para recipientes bajo presión interna, el espesor (más tolerancia a la corrosión) requerido para la presión (suponiendo E = 1.0) para la carcasa o cabezal en el lugar donde el cuello de la boquilla u otra conexión se une al recipiente pero en ningún caso menor al espesor mínimo especificado para el material en UG-16 (b).
    tb2 =para recipientes bajo presión externa, el espesor (más tolerancia a la corrosión) obtenido utilizando la presión de diseño externa como presión de diseño interna equivalente (asumiendo E = 1.0) en la fórmula para la carcasa o cabezal en el lugar donde el cuello de la boquilla u otra conexión se adhiere al recipiente pero en ningún caso menor que el espesor mínimo especificado para el material en UG-16 (b).
    tb3 = el espesor dado en la Tabla UG-45 más el espesor agregado para la tolerancia a la corrosión.
