Cálculo del Espesor de Pared de Cabezal Hemisférico Bajo Presión Interna

  ASME Sección VIII Div 1 - UG 32 - Espesor de Cabezales Conformados, y Secciones, Presión en el Lado Cóncavo
  UG-32(e) Cabezales Hemisféricos

    (Ingrese valores en celdas amarillas para cálculos)
  DATOS DE ENTRADA

    Condiciones de Diseño     Material
    Presión de Diseño, Pd =  psig Especificación del  Material del Cabezal (1 a 7)


    Temperatura de Diseño, Td =  °F Esfuerzo Permisible del Cabezal, S  =

    Eficiencia de Junta, E =

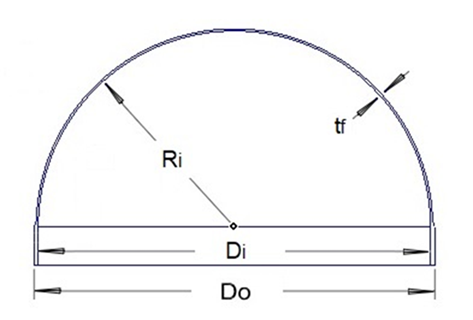

  Dimensiones
    Ver Tabla UW-12     Diámetro Interior, Di =  in.
    Tolerancia a la Corrosión, CA =  in.
        Espesor nominal de la pared antes de la conformación (8), tn =
 in.

        Espesor minimo especificado después de la conformación (9), tf =  in.
        Espesor mínimo requerido después de la conformación, tr =  in.

          Diametro Exterior, Do =  in.

          Compruebe si tr ≤ tn
    Notas:     Compruebe si tr ≤ tf
  (1) S ≤ 66.66% de σy @ temp.
  (2) S > 66.66% pero < 90% de σy @ temp.
  (3) (t  ≤ 21/2)
  (4) (21/2 < t  ≤ 4)
  (5) (4 < t  ≤ 6)
  (6) La resistencia a la tracción de la prueba de tensión de sección reducida de la Sección IX no es inferior a 690 MPa.
  (7) La resistencia a la tracción de la prueba de tensión de sección reducida de la Sección IX es menor a 690 MPa pero no menor a 655 MPa.
  (8) Se recomienda un espesor nominal antes de la conformación un 15% mayor que el espesor mínimo especificado para garantizar que después de la conformación el espesor está por encima del mismo.
  (9) Según UG-79(d)(3) La reducción de espesor de la soldadura después de la conformación no debe exceder 1/32 in. (1 mm) o 10% del espesor nominal de la superficie adyacente, lo que sea menor.


  CÁLCULOS

    Cabezal Hemisferico

    Espesor después del conformado ajustado por corrosión, nt =  in.   nt = tf-CA

    Radio interior esférico o de corona ajustado por corrosión, L =  in.   L = Di/2 + CA

    Espesor mínimo de pared [ASME UG-32(e)]
    Espesor mínimo requerido después de la conformación, t =  in.   t = P L
            2 S E - 0.2 P

    Espesor mínimo requerido después de la conformación, tr =  in.   tr = P L + CA
            2 S E - 0.2 P

    Compruebe si tr ≤ tf

    Presión de trabajo máxima permisible [ASME UG-32(e)]
    Presión de trabajo máxima permisible para el cabezal hemisferico, MAWP =  psig   MAWP = 2 S E nt
            L + 0.2 nt

    Compruebe si MAWP ≥  P

    Compruebe
    Limitaciones: tr < 0.356L o P <  0.665 SE tr < 0.356L
      P <  0.665 SE

    Volumen =  ft³   V = ( π Di³ ) /  1728
            12

    Peso =  lbs   V = (( π (Do³-Di³) ) / 1728) ρm
            12





  RESULTADOS

    Condiciones de Diseño

    Presión de Diseño, Pd =  psig
    Temperatura de Diseño, Td =  °F

    Material
    Material del Cabezal

    Dimensiones
    Diámetro Exterior, Do =  in.
    Espesor nominal de la pared antes de la conformación, tn =  in.
    Espesor después de la conformación, tf =  in.
    Diámetro Interior, Di =  in.

    Presión de trabajo máxima permisible, MAWP =  psig
    Volumen =  ft³
    Peso =  lbs




    Discusión y Referencias
    Información sobre el Cálculo del Espesor de Pared de Cabezal Hemisférico Bajo Presión Interna
    ASME Section VIII Div 1 paragraph UG-32(e)
    Estándares, Párrafos y Apéndices
  - ASME BPVC.VIII.1  Rules for Construction of Pressure Vessels
  - ASME BPVC SEC II-D Material Properties
  - ASME Section VIII Div 1 paragraph UG-32  Formed Heads, and Sections, Pressure On Concave Side

    Cabezal Hemisferico











    Espesor mínimo requerido [ASME VIII.1 UG-32(e)]
      t = P L
      2 S E - 0.2 P
    Presión de diseño interna [ASME VIII.1 UG-32(e)]
      P = 2 S E t
      L + 0.2 t
    Donde:
    P: Presión de Diseño, en barg (psig)
    L: Radio interior esférico o de la corona, en mm (inches)
    S: Esfuerzo Permisible, en MPa (psi)
    E: Eficiencia de Soldadura
    t: Espesor mínimo requerido del cabezal después de la formación, en mm (inches) (*)
    (*) Espesor requerido (t) bajo presión en el lado cóncavo según UG-32
    Caracteristicas:
    - Espesor requerido (t) bajo presión en el lado cóncavo según UG-32
- Forma geométrica más perfecta.
- Utilizado para soportar presiones críticas.
- Limitaciones: t ≤ 0.356 L, P ≤ 0.665 SE.
